Система мониторинга и прогнозирования дождевых, тало-дождевых и селевых паводков на базе метеостанции «Инспектор Метео»
Основное оборудование системы:
Для мониторинга дождевых, тало-дождевых и селевых паводков необходимо установить следующее оборудование:
1. Ультразвуковой датчик для промышленного использования в металлической трубе. Металлическая труба будет диаметром 50 или 100 мм с отверстиями по всей площади трубы и с защитной сеткой на дне трубы. Эта конструкция будет закреплена на опорах поста и опущена в воду на расстояние от дна на 15 — 25 см. (в зависимости от минимального уровня воды в реке и конфигурации дна).
2. Метеорологическая станция с возможностью подключения питания 220 В или питания от солнечной батареи. Базовый набор датчиков — скорость и направление ветра, датчик осадков, датчик солнечной радиации.
3. Контроллер для сбора и обработки информации от датчиков метеостанции и от ультразвукового датчика измерения уровня воды в реке.

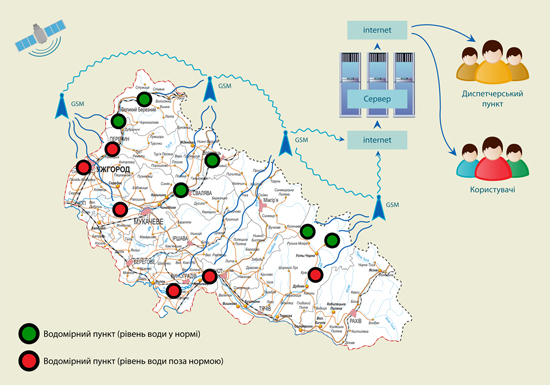

Общая схема работы системы мониторинга и прогнозирования дождевых, тало-дождевых и селевых паводков на базе метеостанции «Инспектор Метео» (рисунок 1):
Общая схема работы системы мониторинга и прогнозирования дождевых, тало-дождевых и селевых паводков.
Рисунок 1.
Принцип работы системы :
На гидрологическом или водомерным посту устанавливается ультразвуковой датчик в металлической трубе, который будет делать замеры уровня воды с заданной периодичностью, и передавать данные на контроллер для сбора информации. Датчик будет вмонтирован в металлическую трубу с отверстиями и защитной сеткой в конце. Она будет выполнять функцию защиты от накопления грязи и мусора, который переносит река по течению.
Дополнительно на контроллер для сбора информации будет поступать информация от датчиков метеостанции .
Данные будут обрабатываться и пересылаться на центральный сервер, где в реальном времени можно будет посмотреть отчеты по уровню воды и метеорологической обстановке в данной точке.
Оборудование может работать от сети 220 В или автономно от заряда солнечной батареи днем и от аккумулятора ночью.
К контроллеру сбора и обработки данных можно подключить дополнительные датчики по желанию (датчик температуры воды, датчик скорости течения реки и т.д.)
Частоту периода передачи данных можно настроить программно или запрашивать от оборудования через систему.
Дополнительно можно подключить к системе сервис прогнозирования погодных условий на ближайшую неделю для конкретной точки на карте. Этот сервис позволит получить прогноз с количеством осадков в данном районе, скорость и направление ветра, температура воздуха, облачность и т.д..
Система будет работать через web-интерфейс. Данные от контроллера на гидрологическом или водомерным посту возможно просматривать любому пользователю, который имеет компьютер (ноутбук, планшет, телефон) и подключен к сети Интернет под собственным логином и паролем. Есть возможность разграничения прав доступа.
Данные возможно просматривать как в графическом так и табличном виде за заданный период, выгружать в таблицу Excel или в XML файл.
Данные будут храниться на сервере до 3-х лет. Возможен просмотр истории любой вобранный период времени.
Внешний вид пользовательского интерфейса системы (рисунок 2,3,4):

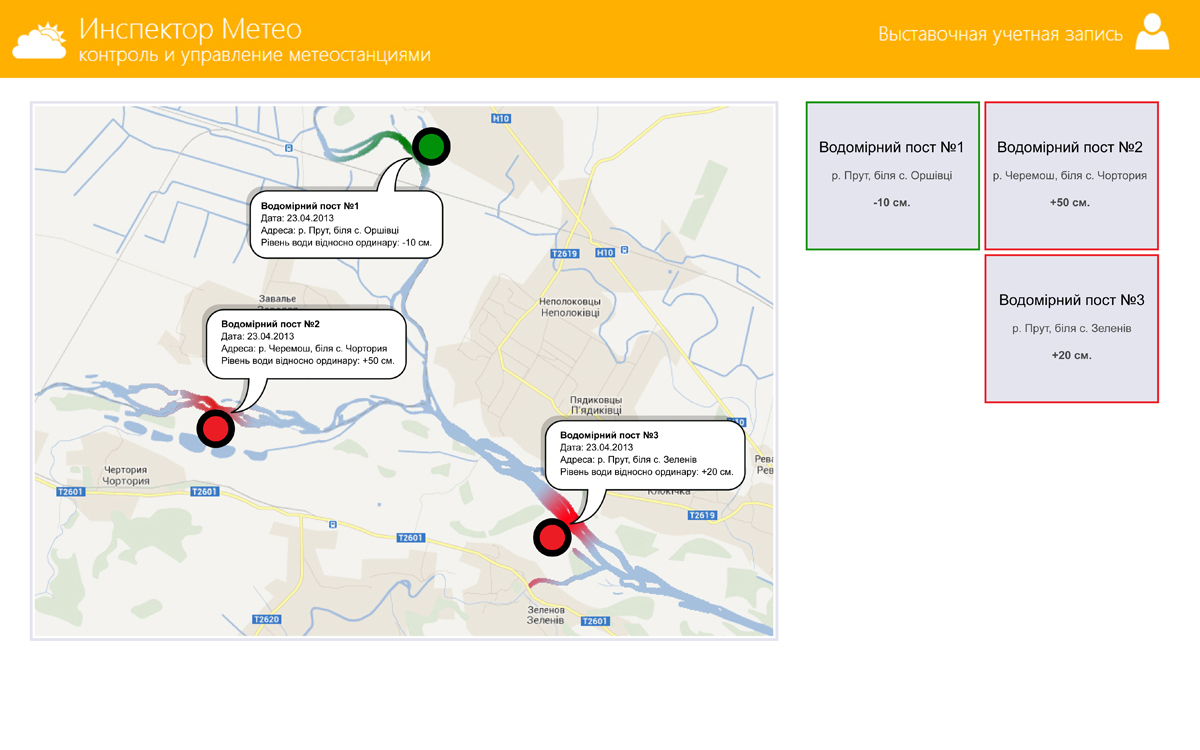

Внешний вид пользовательского интерфейса системы (карта с обозначениями водоизмерительных постов).
Рисунок 2.

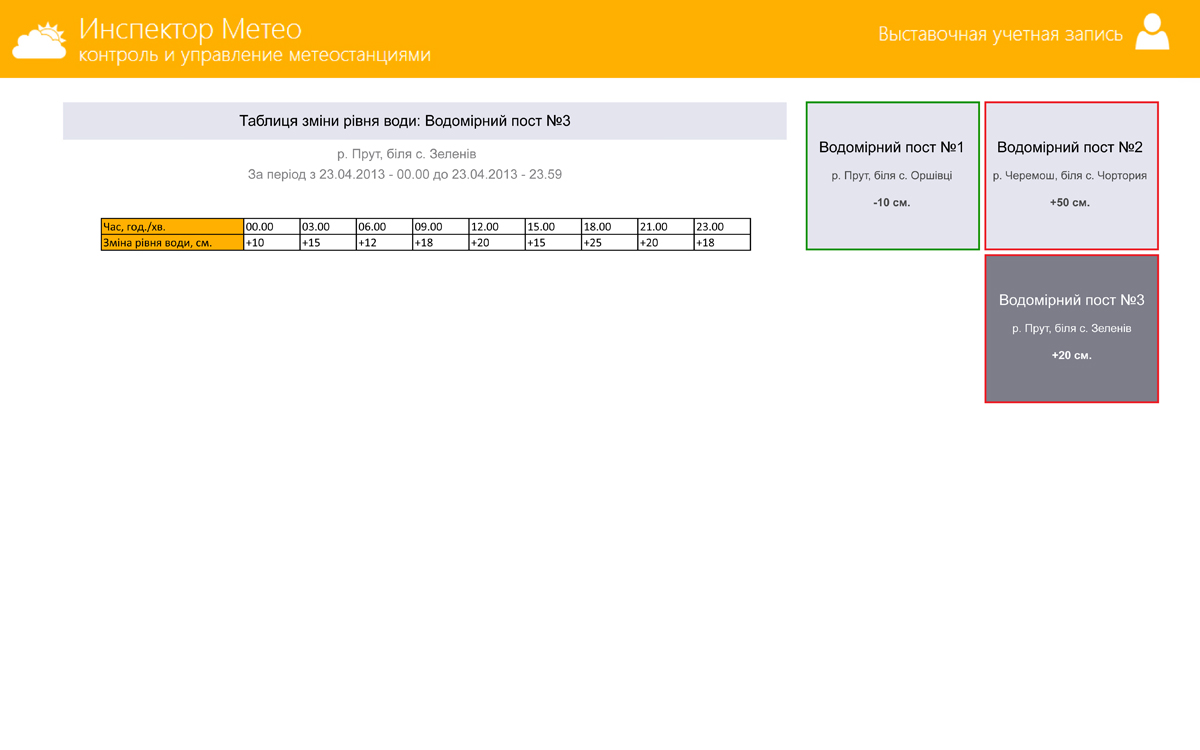

Внешний вид пользовательского интерфейса системы (отчет в табличном виде).
Рисунок 3.

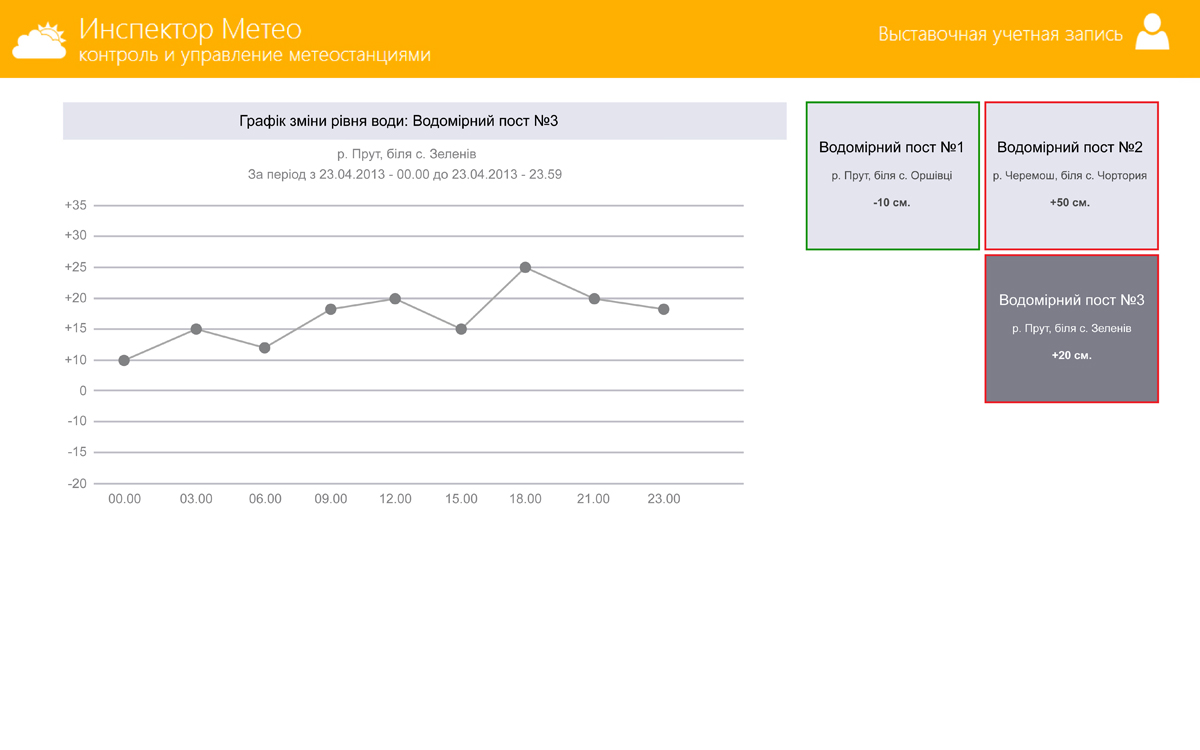

Внешний вид пользовательского интерфейса системы (отчет в графическом виде).
Рисунок 4.
Выводы:
1. Система мониторинга и прогнозирования дождевых, тало-дождевых и селевых паводков на базе метеостанции «Инспектор Метео» позволит контролировать уровень воды в реках в режиме реального времени.
2. Точность измерения уровня воды составляет ± 2см.
3. Доступ для просмотра информации возможен с любого устройства подключенного к сети Интернет.
4. Настройка сигнала тревоги повышения уровня воды в реках позволит ускорить реагирование со стороны соответствующих служб.
5. Система может быть использована для прогнозирования дождевых, тало-дождевых и селевых паводков рек Украины, стран Европы и СНГ.
