Блок искрозащиты

Блоки предназначены для сопряжения электрооборудования, расположенного во взрывоопасной зоне, с электрооборудованием, установленным вне взрывоопасной зоны, и служет в качестве разделительных элементов между искробезопасными и искроопасными цепями, на мобильных заправщиках и АЗС (система «Инспектор АЗС»). Устанавливаются на DIN-рейку 35 мм.

Особенности:

  • Большая нагрузочная способность;
  • Малое падение напряжения;
  • Защита от попадания отрицательного напряжения на выход блока.

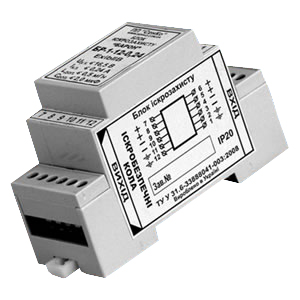

Внешний вид:

block_protection_against_sparks

Технические характеристики:

 Название характеристики  БР-1-12-0,24  БР-1-24-0,15
 Максимальное напряжение холостого хода, которое может появиться на выходе блока, В  16,5  28,5
 Напряжение питания блока от внешнего источника, В  9-14,5  21-26,5
 Максимальный ток, выдаваемый блоком в нагрузку перед срабатыванием защиты, А  0,24  0,15
 Максимальное напряжение переменного тока на входе блока, В  250
 Максимально допустимое значение ёмкости нагрузки, подключаемой к блоку, не нарушающее искробезопасность цепи, мкФ  2,0  0,2
 Максимально допустимое значение индуктивности нагрузки, подключаемой к блоку, не нарушающее искробезопасность цепи, мГн  0,5
 Максимальный рабочий ток, А  0,22  0,13
 Габаритные размеры (длина х ширина х высота)  100х28х63
